zur Verfügung gestellt von Fabian aus dem Epicenter-Forum

Nennleistung gemessen nach DIN 45500 bis 1% Klirrfaktor bei 13,5V

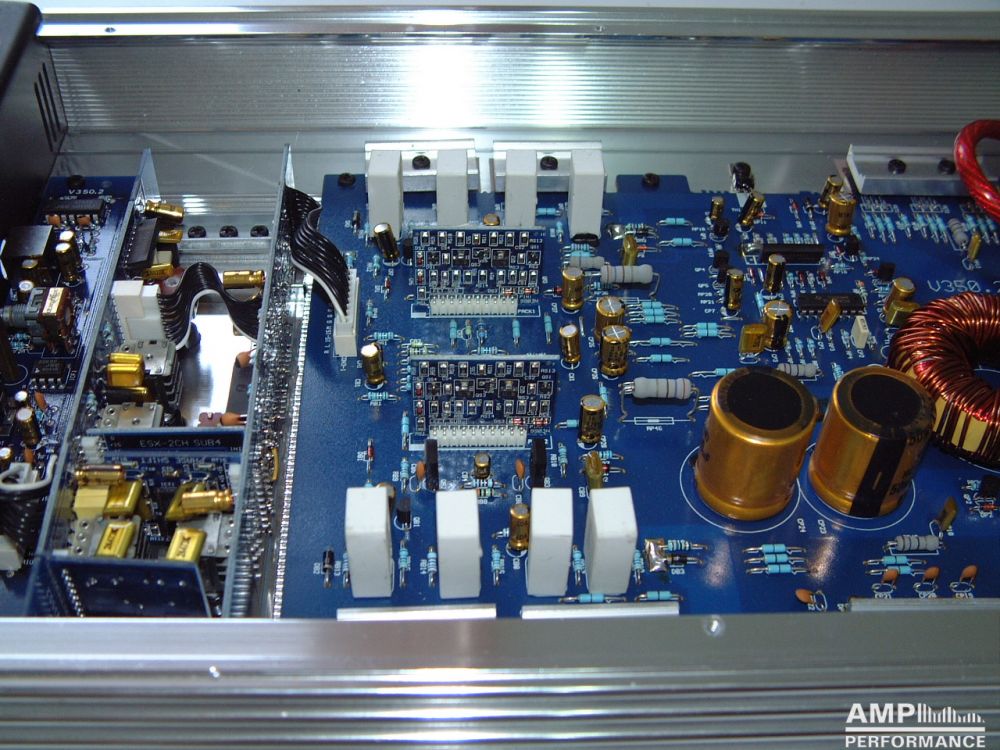

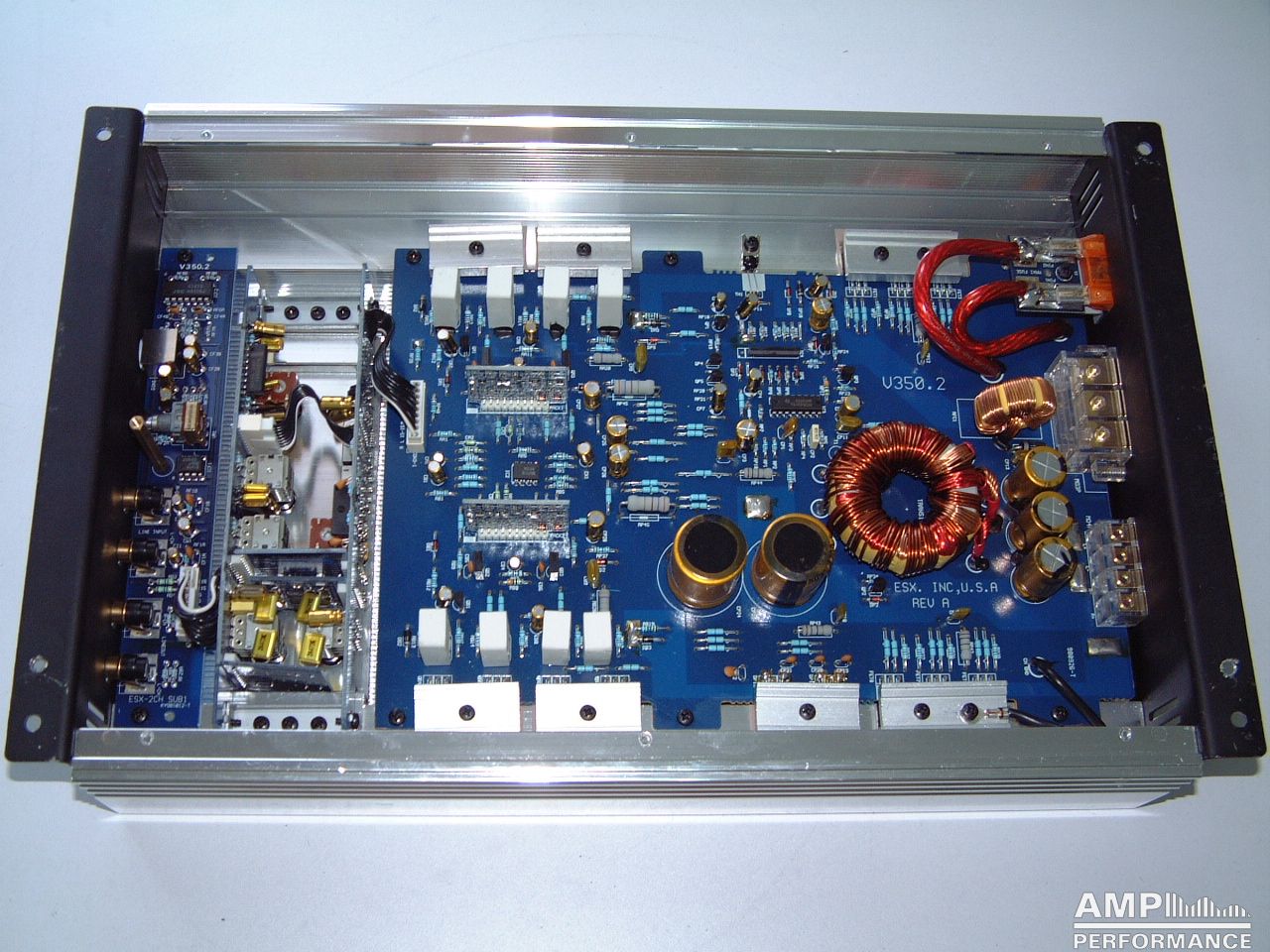

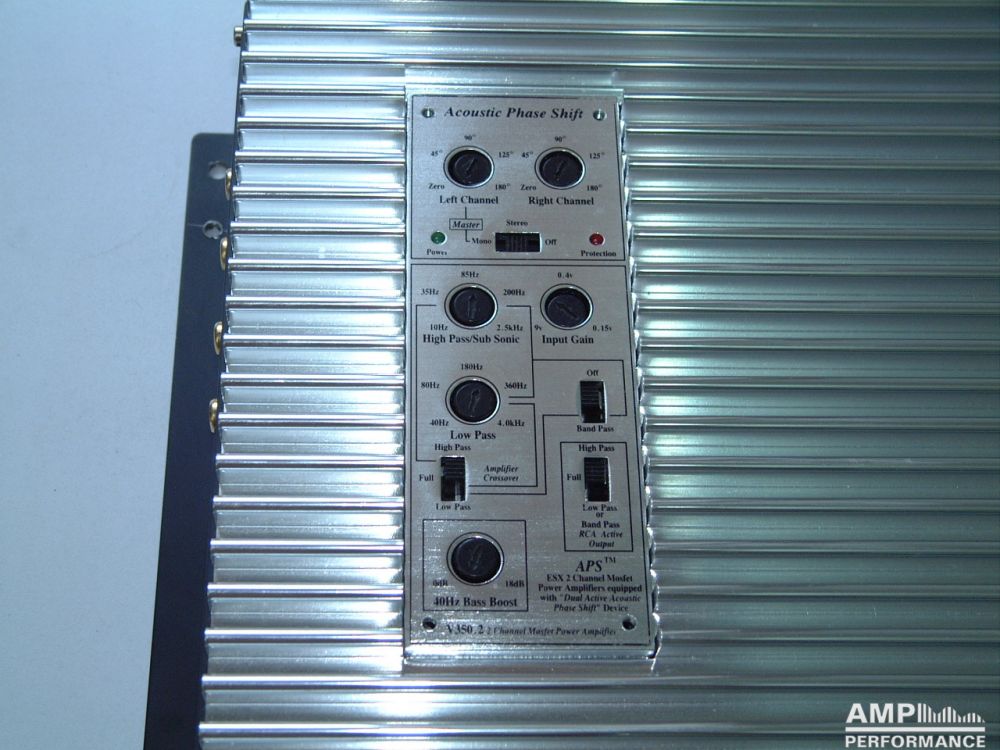

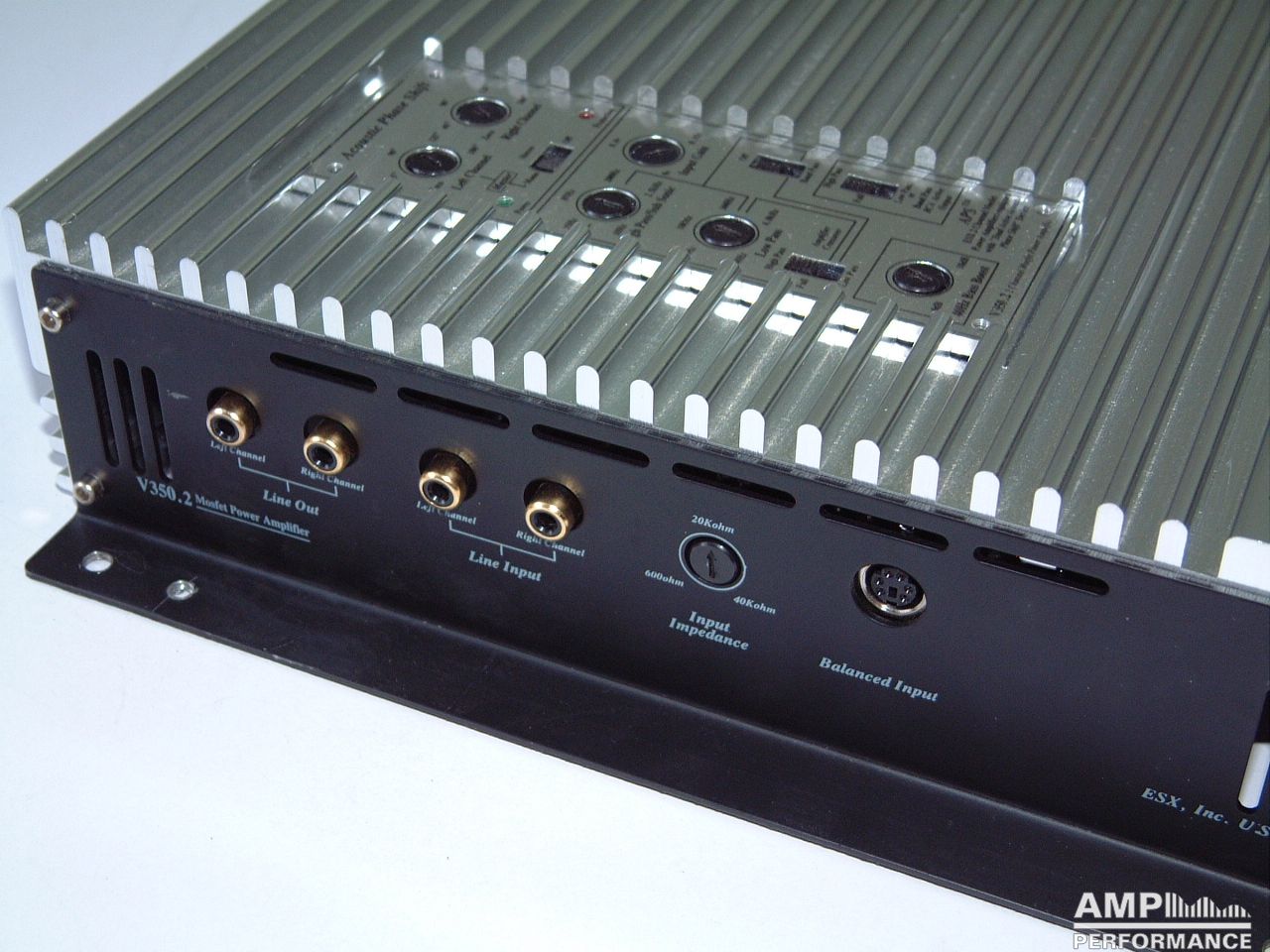

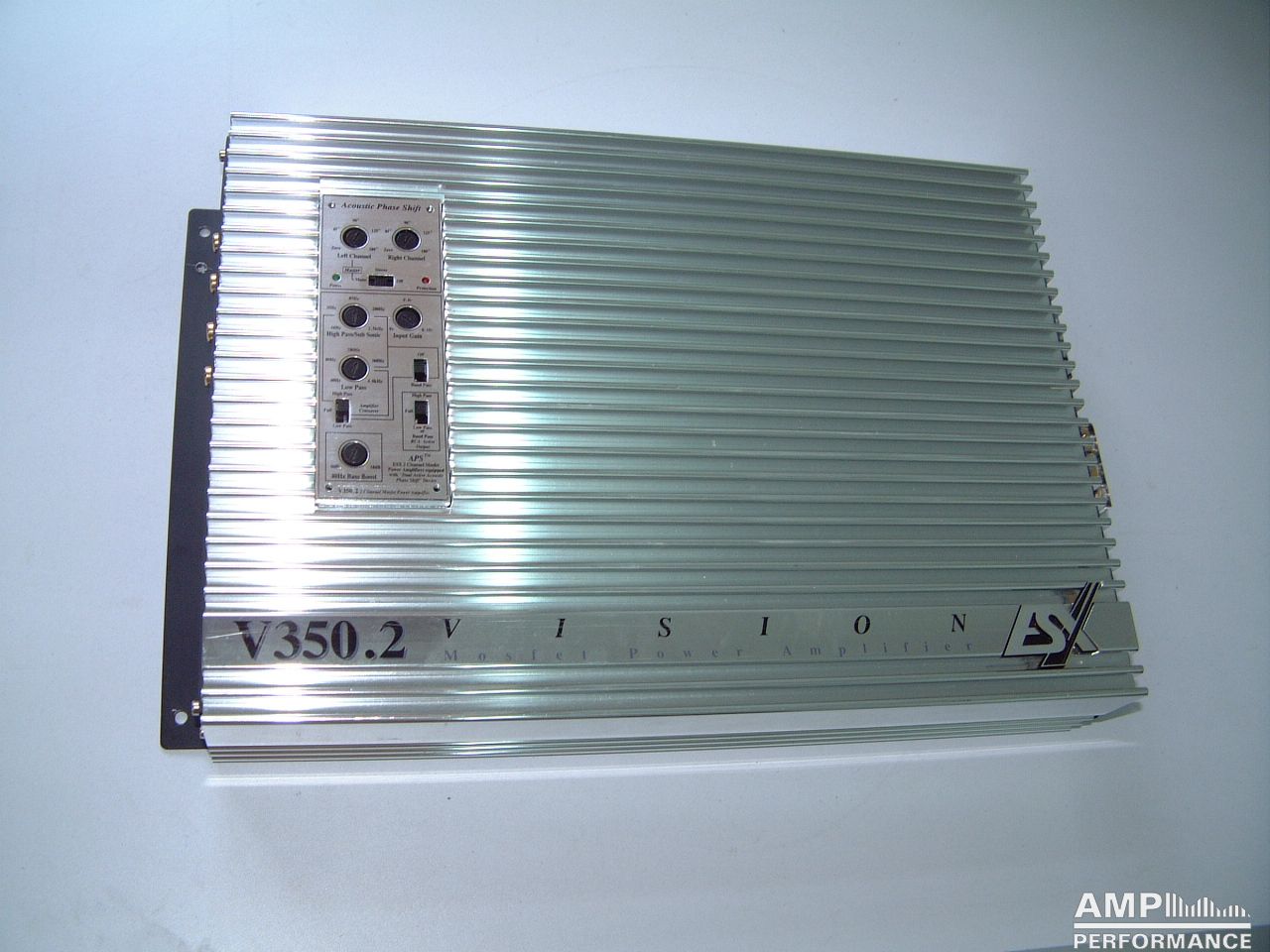

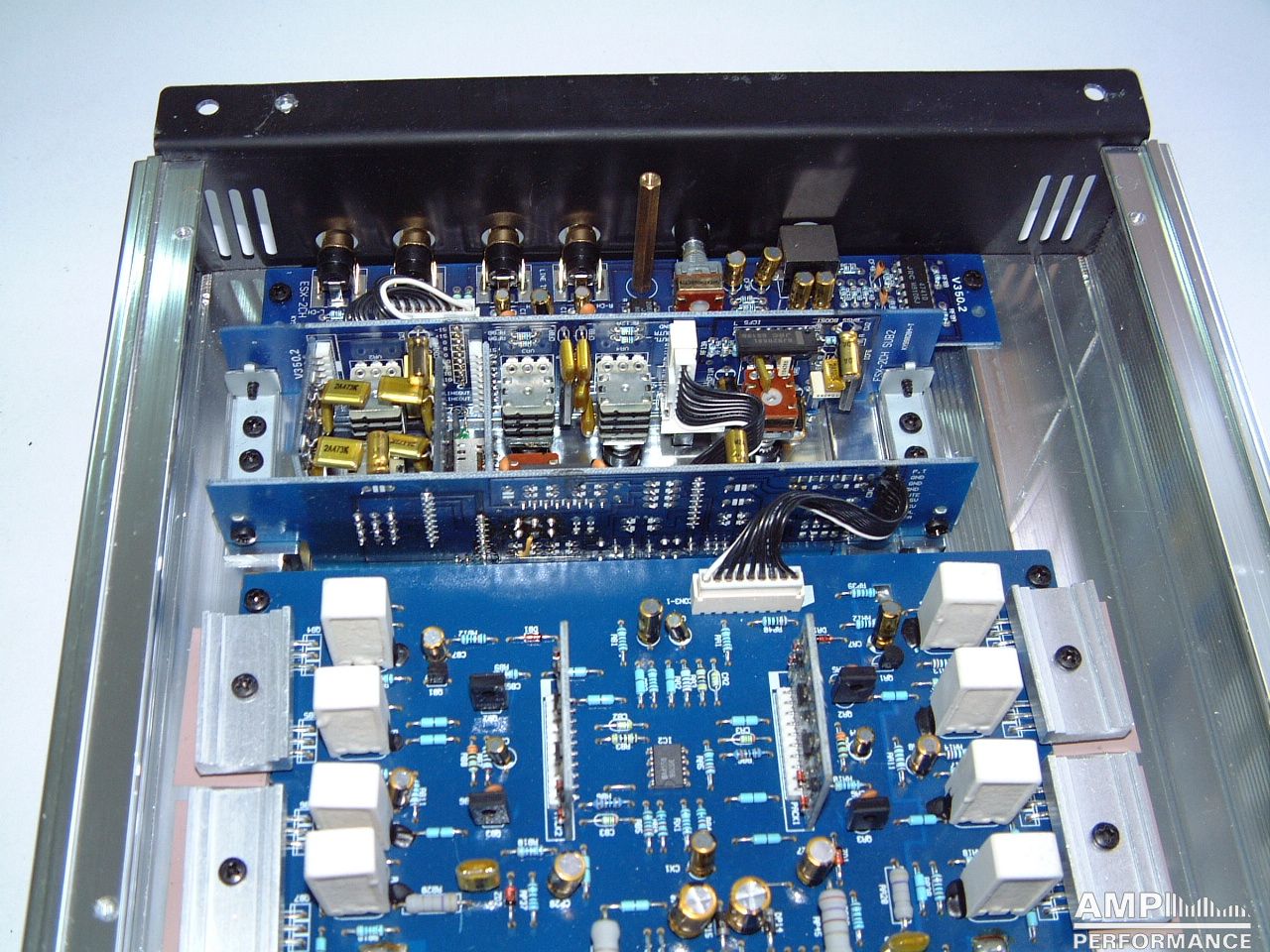

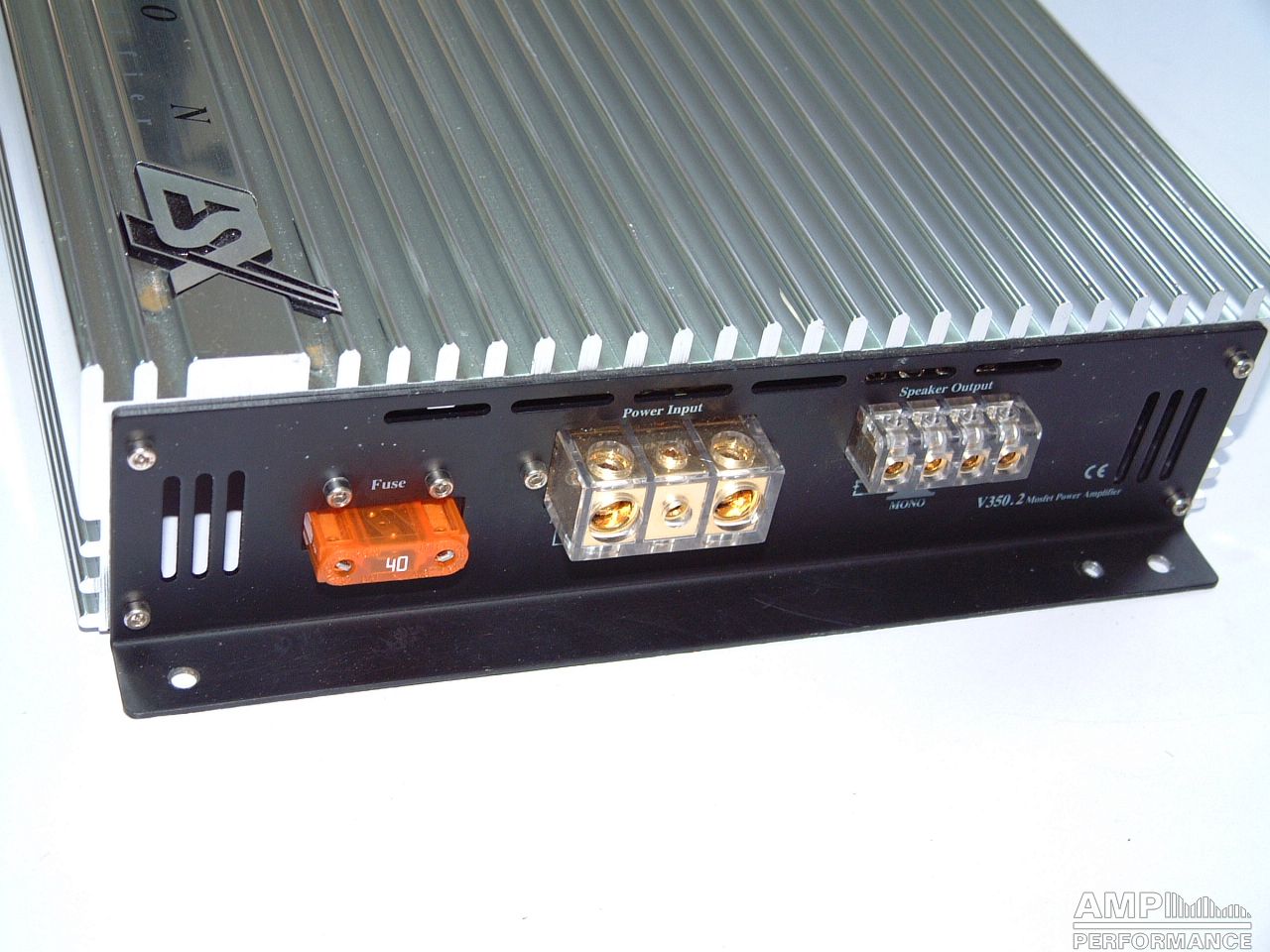

ESX Vision V350.2

1 × 112 Watt Kanal 1 an 4 Ohm
2 × 100 Watt Kanal 1 + 2 an 4 Ohm

1 × 289 Watt Kanal 1 + 2 gebrückt an 4 Ohm

289 Watt Gesamtleistung

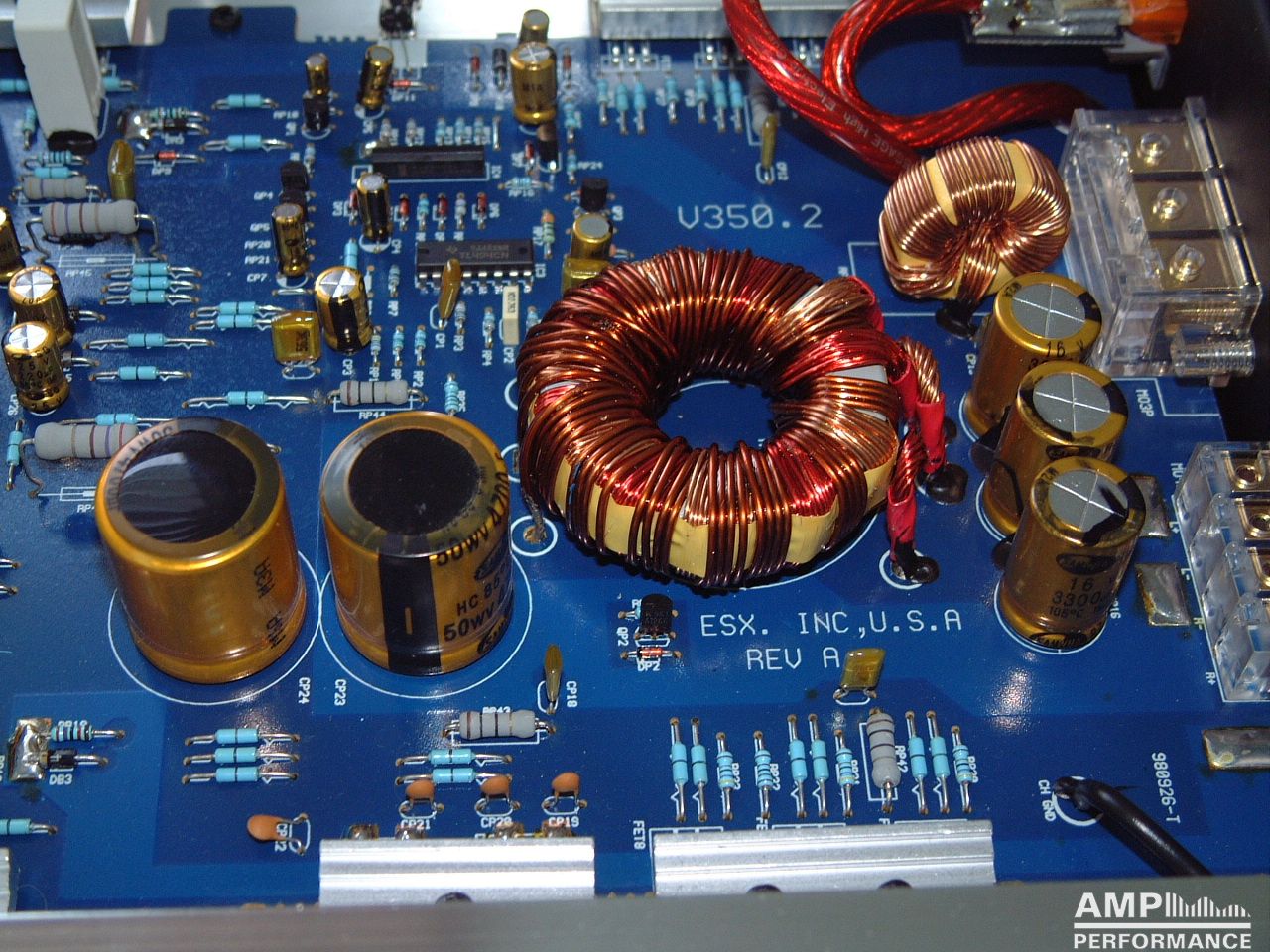

Am PWM-Controller TL494 lag an Pin 4 (DTC) nach abgeschlossenem Softstart etwa 0,6 Volt an.

Der rel. hohe Pegel führte zu einem niedrigen Tastverhältnis von etwa 80% für die Ansteuerung der Mosfets im Netzteil.

Durch zusätzliches Einlöten eines 1kOhm Widerstandes parallel zu RP4 wurde die Spannung auf 0,05 Volt abgesenkt und das Tastverhältnis auf etwa 95% angehoben.

Die erneute Leistungsmessung ergab:

1 × 342 Watt Kanal 1 + 2 gebrückt an 4 Ohm

342 Watt Gesamtleistung
